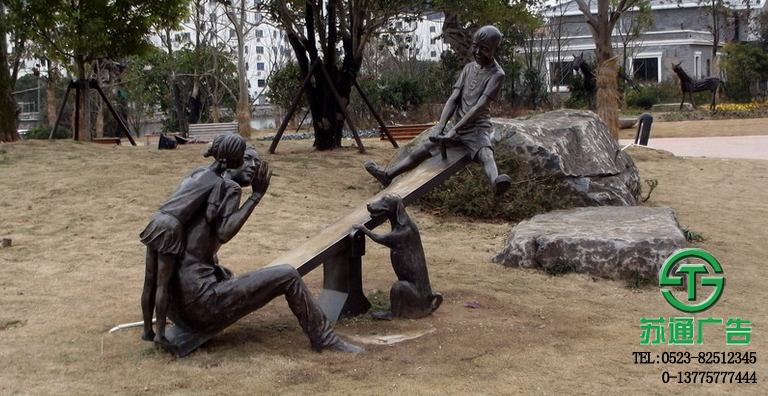

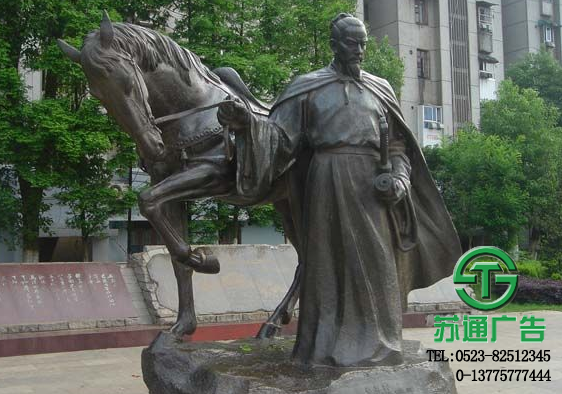

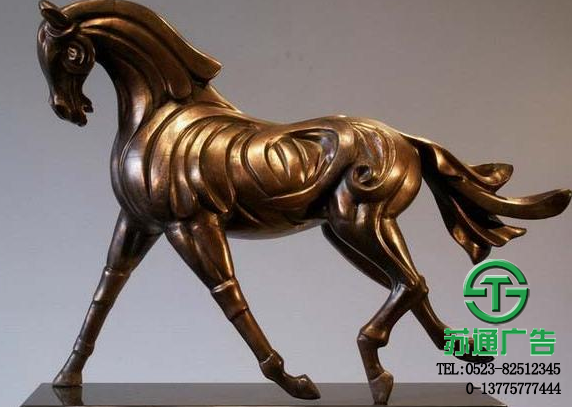

銅雕塑制作手法一般分為鍛銅和鑄銅，鑄銅雕塑：以銅為主要原料，將金屬熔煉成符合一定要求的液體并澆進鑄型里，經(jīng)冷卻凝固、清整處理后得到有預(yù)定形狀、尺寸和性能的鑄造工藝制作的雕塑藝術(shù)品。
銅雕塑主要是鑄銅雕塑、青銅雕塑、紫銅雕塑等。
鑄銅的歷史非常悠久，且技術(shù)成熟。鑄銅的工藝要比鍛銅復(fù)雜，藝術(shù)創(chuàng)作的復(fù)原性好，因此適合成為精細作品的材料，很受藝術(shù)家的喜愛，尤其人物雕塑最為常見。但其容易氧化，所以要多注意保養(yǎng)。
鍛銅雕塑的過程,是先做出一個模子,然后用特制的膠粘在固定位置上,將銅板加熱后質(zhì)地變軟的銅板放在模子上用錘子進行敲打,敲打后又恢復(fù)堅硬,這樣便可以成形,如果尚未成型時銅板變硬可以反復(fù)加熱,但最好不要超過三次,做好后方進硫酸銅內(nèi)浸泡,最終制作出藝術(shù)作品或其它生活、工業(yè)用品。
紫銅雕塑主要原料：紫銅。銅就是銅單質(zhì)，因其顏色為紫紅色而得名。各種性質(zhì)見銅。紫銅就是工業(yè)純銅，其熔點為1083℃，無同素異構(gòu)轉(zhuǎn)變，相對密度為8.9，為鎂的五倍。比普通鋼還重約15%。其具有玫瑰紅色，表面形成氧化膜后呈紫色，故一般稱為紫銅。它是含有一定氧的銅，因而又稱含氧銅。應(yīng)用黃銅可以制作出質(zhì)量好的紫銅雕塑。
保持銅雕原貌就存在保養(yǎng)問題，銅雕在地下經(jīng)過長期腐蝕氧化，質(zhì)地已不堅固，半脫胎銅雕比瓷器還易損，因此對銅雕妥善保存，防止出土后受損，對投資者來說十分重要。
出土的銅雕經(jīng)常是泥銹混濁，紋飾不清，進行適當?shù)那逑?，讓泥土自行脫落，而后用小毛刷輕輕刷洗，遇到有影響紋飾的土銹，可用小竹簽慢慢剔除，切忌用銅刷或硬毛刷著力刷洗，更不能用利器清理打磨，否則會毀壞銅雕，而失去收藏價值。
保養(yǎng)方法：
①氧化銀法。用氧化銀與氧化亞銅接觸，封閉氯化亞銅的暴露面，達到控制腐蝕銅雕的目的。先用機械方法，剔除粉狀銹，露出灰白色蠟狀物氯化亞銅。然后將氧化銀與酒精調(diào)成糊劑，涂在氯化亞銅表面，并置于潮濕環(huán)境中,使其充分作用,形成氧化亞銅和氯化銅，覆蓋氯化亞銅表面。兩者皆為穩(wěn)定性鹽,如此多次操作,直至將器物置于高濕環(huán)境中仍不出現(xiàn)粉狀銹的腐蝕點為止。此法適于斑點狀局部腐蝕的器物及有金屬鑲嵌物的器物。
②苯駢三氮唑法。苯駢三氮唑是雜環(huán)化合物，與銅及其鹽類能形成穩(wěn)定絡(luò)合物，在銅合金表面生成不溶性且相當牢固的透明保護膜，使銅雕病被抑制并穩(wěn)定下來，防止水蒸氣和空氣污染物的侵蝕。用蒸餾水和甲苯、丙酮等有機溶劑，清除銅雕表面泥土油污，然后浸入苯駢三氮唑酒精溶劑中進行滲透，即可形成絡(luò)合物保護膜。但苯駢三氮唑易受熱升華，失去保護作用，所以最后應(yīng)在銅雕表面涂一層高分子材料，做封護膜。
③堿液浸泡法。將被腐蝕的銅雕置于倍半碳酸鈉溶液中浸泡，使銅的氯化物逐漸轉(zhuǎn)換為穩(wěn)定的銅的碳酸鹽，銅雕的氯離子被置換出來轉(zhuǎn)入浸液中。浸液需定時更換，直至浸液中無氯離子出現(xiàn)為止。隨后將器物用蒸餾水反復(fù)清洗，除去堿液，干燥后封護。堿溶液僅把氯化物提取出來,保留著色彩斑斕的孔雀石等腐蝕層,不損害銅雕的原貌。此法缺點是置換反應(yīng)時間長；另外氯化物不僅附在銹層表面，而且已滲入器物腐蝕結(jié)殼的深部，難以置換徹底。
專注與廣告標識發(fā)光字制作加工15年
